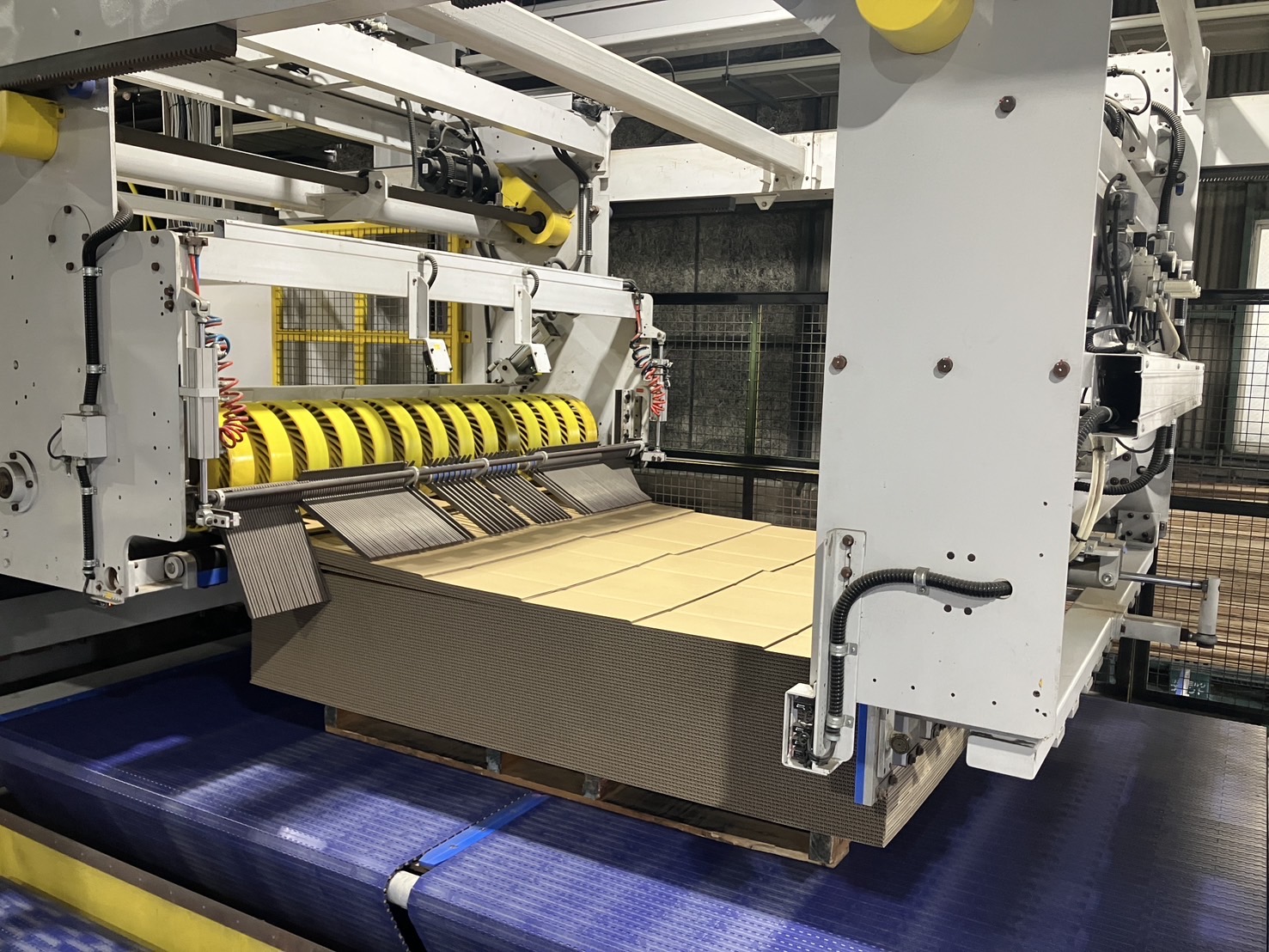

コルゲートマシンとは、段ボールシートを製造する機械で当社の機械は全長約80ｍとなります。コルゲートマシンは原紙を掛けるミルロールスタンド、中芯原紙を波型に成型する段ロール（シングルフェーサー）、表ライナーと裏ライナーを貼り付けるダブルフェイサー、シートの巾方向に罫線（折れ線）やカットをするスリッタースコアラー、流れ方向をカットするカッター、指定の寸法に出来上がったシートをパレットに積み上げるスタッカー等で構成されています。貼り付ける接着剤は、コーンスターチを使用しています。
当社では、両面段ボール（Ａ/Ｆ、Ｂ/Ｆ）と複両面段ボール（ＡＢ/Ｆ＝ Ｗ/Ｆ)の2種類のシートを製造しており、両面段ボールは表ライナー+中芯（波型の部分）+裏ライナーの3枚で構成されており、Ａ/Ｆは中芯の高さ（厚み）約5ｍｍ、Ｂ/Ｆは中芯の高さ（厚み）約3ｍｍとなります。
また複両面段ボールは、表ライナー+中芯Ｂ/Ｆ（3ｍｍ高）+中芯+中芯Ａ/Ｆ（5ｍｍ高）+裏ライナーの5枚で構成されており高さ（厚み）約8ｍｍとなります。
最大のシートサイズは1450ｍｍ巾ｘ2800ｍｍ、最少は750ｍｍ巾ｘ550となります。巾カットの最少は240ｍｍとなります
目次
主な機能と役割
- フルート成形：中しん原紙に熱と圧力を加え、波型（段）をつける工程
- ライナー貼り合わせ：接着剤(コーンスターチ)を使用し、フルートに表裏のライナーを貼り付ける工程
- 乾燥・冷却：接着剤を乾燥させて、段ボールシートとして安定させる工程
- スリット・カット：必要なサイズに切断し、スタックして排出
特徴と利点
- 大量・高速生産が可能（1分間に数百メートルの生産も可能）
- フルートの種類 当社 Ａ（5ｍｍ） Ｂ（3ｍｍ） ＡＢ（8ｍｍ）
- 自動制御により、安定した品質の段ボールシートが得られる
- 印刷前・加工前の段階で一貫製造が可能
用途
コルゲーターで製造された段ボールシートは、その後、製函機や印刷機を通じて段ボール箱やパッケージ製品に加工されます。主に以下の分野で使用されます：
- 食品・飲料の輸送用箱
- 電化製品や日用品の外装パッケージ
- 通販・EC向けの配送箱
- 工業用資材の梱包材
